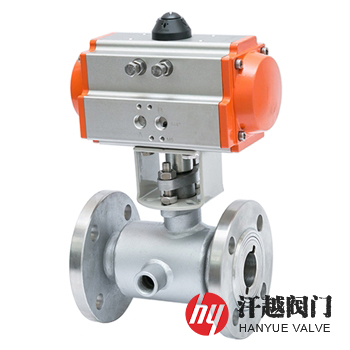

氣動保溫球閥主要由保溫夾套球閥和氣動執行機構組成，外裝控制系統，通過電磁閥的通電或斷電，實現閥門的全開或全關動作，以達到對管道內介質的流通或截?cái)?。其在閥體的外表面加焊一層夾套，在夾套上設有保溫加熱流體入口和出口，且在正下方設置有排泄口，當閥門有介質通過時，保溫流體同時也要接入，當閥關閉時，保溫流體在夾套中流動提供的熱量使閥內的介質不凝固或結晶，確保閥門設備能正常運轉。該閥與執行機構采用直接連接的方式，其氣缸亦配行程限位開關、電磁閥、空氣過濾減壓閥及0.4 ~ 0.7MPa氣源即可實現開關操作，并送出二對無源觸點信號指示閥門的開關。本產品氣動執行器有單作用和雙作用兩種類型，單作用式的主要優點是一旦動力源發生故障，閥門將按控制系統的要求自動處于開啟或關閉的位置。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥座壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 9 | 螺 釘 | 35 | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
| 可配附件 | 行程限位開關、電磁閥、空氣過濾減壓閥、手輪操作機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 140 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、使用介質、工作溫度、保溫加熱流體入口、出口及排泄口連接形式等，本產品閥體結構型式有一片式和二片式兩種。
