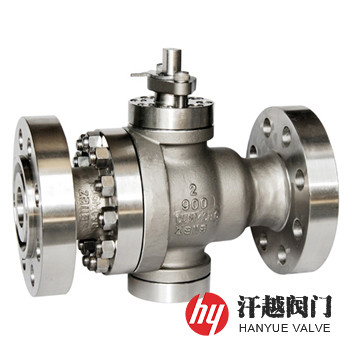

ASTM A995 6A球閥是種閥體和閥體蓋由ASTM A995 GRADE 6A(CD3MWCuN)或A890 GRADE 6A(CD3MWCuN)鑄造成型，球體和閥桿及固定軸采用ASTM A182 F55或UNS S32760等鍛件或棒材加工而成，適合安裝在以海水、鹵水、鹽水為介質的熱交換設備上，作啟閉裝置用的球閥。該閥主體部件所使用的材料屬超級雙相不銹鋼鑄件，其主要成分為24.0%~26.0%Cr、6.5%~8.5%Ni、3.0%~4.0%Mo、0.2%~0.3%N、0.5%~1.0%W、0.5%~1.0%Cu，其特征是在高Cr、Mo、N的基礎上，添加相應量的W、Cu，不僅提高了鑄造性能，而且減少了貴重金屬Mo的含量，特別是耐氯化物點蝕和縫蝕能力更佳，抗孔蝕當量指數PREN超過40，具有優異的耐縫隙腐蝕和耐應力腐蝕性能，同時它在海水高溫波動后的再鈍化能力很高，因此，本產品被廣泛應用于石油、化工、海水、造紙和制鹽等工業領域。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | A995 Gr.6A | A995 CD3MWCuN | A890 Gr.6A | A890 CD3MWCuN |
| 2 | 閥 體 蓋 | A995 Gr.6A | A995 CD3MWCuN | A890 Gr.6A | A890 CD3MWCuN |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、A182 F55+HF | |||
| 4 | 球 體 | A182 F55 | A182 F55 | A182 F55 | A182 F55 |
| 5 | 閥 桿 | A182 F55 | A182 F55 | A182 F55 | A182 F55 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 填料壓蓋 | A351 CF8 | A351 CF8 | A351 CF8 | A351 CF8 |
| 8 | 固 定 軸 | A182 F55 | A182 F55 | A182 F55 | A182 F55 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
我廠還生產ASTM A995 Gr.6A(CD3MWCuN)三通球閥、ASTM A995 Gr.6A(CD3MWCuN)保溫球閥、ASTM A995 Gr.6A(CD3MWCuN)偏心半球閥和V型球閥等。如果你需訂購不銹鋼球閥產品，咨詢時煩請告知結構型式、公稱壓力、公稱通徑、閥體和內件材質、工作介質、使用溫度、法蘭執行標準及密封面形式等。
